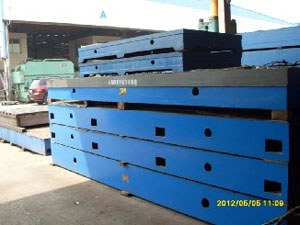

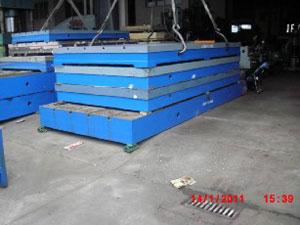

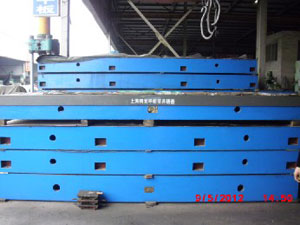

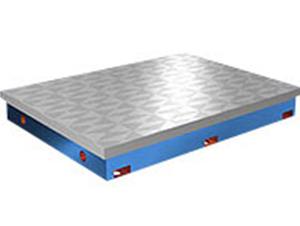

铸铁平板/铸铁平台

　　铸铁平板的用途：铸铁平板又可称铸铁平台可以用于检验机械零件平面度、平行度、直线度等形位公差的测量基准，也可用于精密零件的划线和测量、实验、铆焊、焊接、基础、工作台等，工作面采用刮研工艺，工作面可以设计圆孔、长方孔、方孔、T型槽、U型槽、V型槽。
　　铸铁平板材质：高强度铸铁HT200——300，经过两次人工处理（人工退火600度——700度和震动时效）使用该产品的精度稳定，耐磨性能好。
　　铸铁平板的材质：HT200-300
　　铸铁平板按国家GB7947-1999标准制造。铸铁平板精度等级有0、1、2、3、级及精刨，铸铁平板制成筋板式和箱体式，工作面有长方形、正方形或圆形。工作面采用刮削工艺，工作面上可加工V形、T形、U形槽和圆孔、长孔等。
　　铸铁平板规格：（特殊规格可以按用户要求设计生产）
　　①100mm×200mm-------------400mm×400mm（本规格适用于研磨压砂平板）精度为0级、1级、2级。
　　②400mm×600mm-------------1500mm×2500mm（本规格适用于人工刮研平板）精度为1级、2级、3级。
　　③1500mm×3000mm----------2000mm×3000mm（本规格适用于人工刮研平板）精度为2级、3级、精刨。
　　④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。

规格（长×宽）mm	精度等级
	1级	2级	3级
	平面度公差（um）
200×200	10	20	50
300×200	12	24	60
300×300	12	24	60
300×400	12	24	60
400×400	12	24	60
400×600	14	28	70
500×500	14	28	70
500×600	14	28	70
500×800	16	32	80
600×800	16	32	80
600×900	16	32	80
1000×750	18	36	90
1000×1000	20	39	96
1000×1200	20	40	100
1000×1500	24	48	120
1000×2000	26	52	130
1500×2000	28	56	140
1500×2500	32	64	152
1500×3000		70	174
2000×3000		74	184
2000×4000		88	219
2500×3000		79	186
2000×4500			237
2000×5000			255
2000×6000			292
3000×6000			308
